Изображение синусоидального импульса

Изображение синусоидального импульса

Изображение синусоидального импульса f(t) с амплитудой A и длительностью tи, имеющего форму полуволны (полупериода) синусоиды в интервале 0 < t < tи (рис. 1).

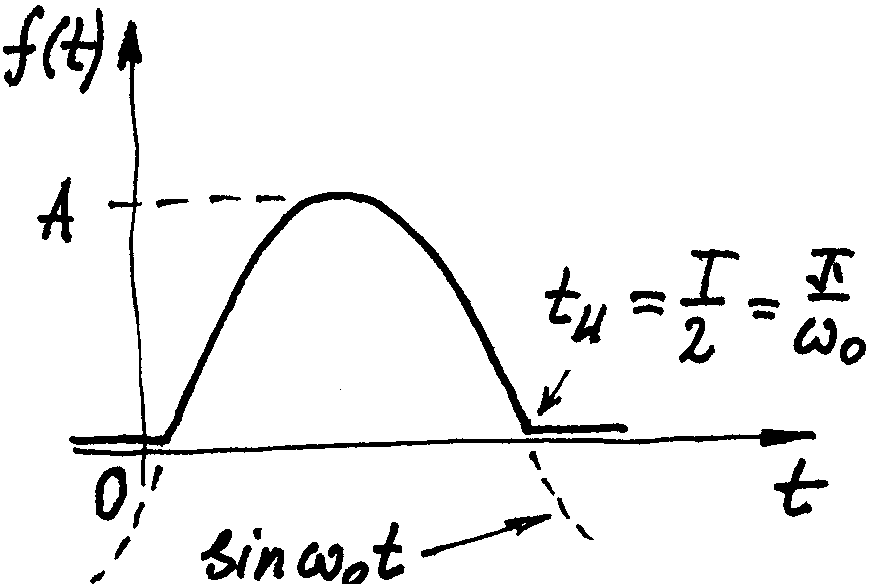

Синусоидальный импульс в виде полуволны синусоиды
Рисунок 1 Синусоидальный импульс в виде полуволны синусоиды
С использованием теоремы запаздывания изображение может быть получено как сумма изображений двух смещенных на tи односторонних синусоидальных функций:

f( t )=Asin ω 0 t δ 1 ( t )+Asin ω 0 ( t t и ) δ 1 ( t t и )÷ ÷F( s )=A( ω 0 s 2 + ω 2 + ω 0 s 2 + ω 2 e s t и ),

причем период синусоид T = 2tи, то есть частота ω0 = 2π/T = π/tи.

Изображение синусоидального импульса
